高温合金用于模腔温度高达900～1000℃的模具，可采用铁基、镍基、钴基合金等，常用镍基合金。对于模腔工作温度高达1000℃，且表面受到严重的氧化、腐蚀和冲刷时，可以采用W、Mo、Nb等熔点在2600℃以上的难熔合金来制作。

5Mn15Cr8Ni5Mo3V2、7Mn10Cr8Ni10Mo3V2钢，1150～1180℃固溶处理和700℃时效后，硬度为45～46HRC，800℃时效硬度仍达42HRC左右，使用温度达700～800℃。

7Mn15Cr2Al3V2Wmo（T23152）(7Mn15无磁模具钢)钢，也可用来制作700～800℃下使用的热作模具。其热处理工艺为1180℃加热水淬，700℃回火空冷。

高温900度用什么金属材料

高温合金分为三类材料：760℃高温材料、1200℃高温材料和1500℃高温材料，抗拉强度800MPa。或者说是指在760--1500℃以上及一定应力条件下长期工作的高温金属材料，具有优异的高温强度，良好的抗氧化和抗热腐蚀性能，良好的疲劳性能、断裂韧性等综合性能，已成为军民用燃气涡轮发动机热端部件不可替代的关键材料。

什么材料模具钢耐高温又有很好的热稳定性

抚顺特钢FS443(8418)模具钢耐高温又有很好的热稳定性

产品介绍

抚顺特钢FS443(8418)是抚顺特钢发展的一种高品质热作模具钢，其采用了先进的生产及精炼技术，由此使得8418作为全新发展的压铸模具钢而具备优良的抗热疲劳龟裂、热冲击开裂、热磨损、并具备出色的韧性，热强度和回火稳定性的平衡，从而能良好的防止表面网状裂纹及其扩展。这些独特的性能使其成为压铸、热锻、热挤模具钢的不二选择。

特性

1.的韧性合延展性且各项同性

2.优良的抗回火软化性能

3.优良的高温强度

4.的淬透性、耐磨性及韧性

5.优良的抗热疲劳龟裂

供应状态

退火态≤235HB。

用途

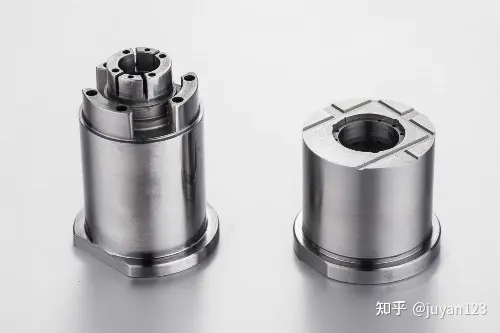

高压压铸模具、热挤压模具（如：模仁衬套、顶杆、承块等）、热锻模具、锻造模具等。

耐高温的钢材有哪些？

这类钢材叫作耐热钢，指在高温下具有较高强度和良好的化学稳定性的特殊钢。它包括抗氧化钢(高温不起皮钢)和热强钢两类。抗氧化钢通常在550～1250℃温度区间内使用，要求较好的化学稳定性(如抗氧化性及抗高温腐蚀能力等)，但承受的载荷较低，对抗蠕变及抗蠕变断裂能力要求不高。热强钢通常在450～900℃温度区间内使用，受应力较大，要求材料兼有良好的抗蠕变、抗破断性和抗氧化性能。

根据你提供的要求来看2cr25n和2cr25ni20比较适合。两者都可在1000摄氏度下工作。

另外相关内容可以参考一下这篇文章：

;do=blogid=81043

希望能帮到你！！

耐900度高温用什么模具钢材料?的介绍就聊到这里吧，感谢你花时间阅读本站内容。

一、高温模具钢有哪几种

1、H13钢 H13钢是最常见的耐高温模具钢板。其耐磨性和耐高温性能都非常优秀，适用于生产高精度的塑料模具和压铸模具。 P20钢 P20钢是一种低合金钢，也是一种非常耐高温的模具钢板。

2、国产常见耐高温模具钢型号有：H13模具钢、H11模具钢、5CrNiMo模具钢、5CrMnMo模具钢、3Cr2W8V模具钢、4Cr5MoSiV1模具钢等等…… 低合金耐高温模具钢 低合金耐高温模具钢主要用于锻压模块。

3、HMAX- HMAX-4是针对铜合金压铸、热锻、热挤压、热剪切、热轧辊模而研制的新型热作模具用钢，也是一种中碳超高强度和空冷硬化型耐高温模具钢，具有良好的热强性、红硬性和耐磨性。

4、 不锈钢：不锈钢是一种具有良好的耐腐蚀性能和耐高温性能的模具钢。

它通常用于制造耐腐蚀和耐高温的模具，如塑料注射模具和橡胶模具等。 高温工具钢：高温工具钢是一种具有良好的耐高温性能和耐磨性能的模具钢。

5、中耐热韧性钢广泛应用于加工热变形用模具(如机锻模、高速锤锻模)和压铸模。 钢种：4Cr5MoSiV(H1、3Cr3Mo2WVSi、4Cr5MoSiV1(H1、8Cr4Cr5W2SiVERHMHM4Cr3Mo3SiV、4Cr4WMoSiV。

6、模具常用材料有那些 塑料模具钢：45# ，P20，4Cr1.. 冷作模具钢：Cr12，Cr12MoV，D.. 热作模具钢：H13，5CrMnMo，3Cr2W8V... 黄石市东鑫特钢有限公司，紶业生产工模具用钢。百年大冶特钢技术。

二、冷作模具钢与热作模具钢成分有什么区别为什么

1、热作模具钢和冷作模具钢是两种常用的模具钢材料，它们在使用和性能方面有一些区别。首先，热作模具钢是指在高温下进行加工和使用的模具钢材料，通常用于热压模具、热剪模具、热冲模具等。

2、首要咱们都知道冷作模具钢侧重硬度、耐磨性。含碳量高，合金元素以添加淬透性，提高耐磨性为主。但是热作模具钢对硬度要求适当，侧重于红硬性，导热性，耐磨性。

3、模具钢一般分为冷作模具钢和热作模具钢两大类。冷模具钢用于制造各种冷冲模、冷镦模、冷挤压模和拉丝模等，工作温度不超过200~300oC。热模具钢用于制造各种热锻模、热压模、热挤压模等，工作时型腔表面温度可达600oC以上。

4、形成过程：A晶核的形成，A晶粒的长大，残余渗碳体的溶解，A的均匀化;因素：加热温度、保温时间、加热速度、钢的成分、原始组织。

5、分类不同：冷作模具钢包括制造冲截用的模具(落料冲孔模、修边模、冲头、剪刀)、冷镦模和冷挤压模、压弯模及拉丝模等;热作模具包括锤锻模、热挤压模和压铸模三类。
